概述
采用美國AD公司電子器件生產的微機控制電液伺服隔震橡膠支座壓剪試驗機，是一種具有高新技術手段，符合現代力學檢驗要求的新型試驗設備，是目前生產和使用中的手動加荷式、手動加荷數顯式及采用單片機實現模擬伺服控制壓剪試驗機的升級換代產品。該試驗機采用寬調速范圍的電液比例閥組及計算機數字控制等成熟先進技術，組成全數字式閉環調速控制系統，能夠自動精確地測量和控制試驗機加荷、卸荷等試驗全過程?？刂品秶鷮?、功能多、全部操作鍵盤化，各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便可靠?？蓪Ω鞣N隔震橡膠支座成品在12000kN以下正壓力和1500kN以下水平剪切力的復合條件下，進行建筑、橋梁隔震橡膠支座的力學性能試驗,進行支座的軸向力、位移、變形,水平向力、位移、變形等指標的自動化測量?？筛鶕囼炓?，實現正弦波、三角波、斜波、階梯波等控制試驗。是科研生產，仲裁檢驗所需的先進檢測設備。本機滿足GB/T4-20688.1-2007橡膠支座第1部分：隔震橡膠支座試驗方法等所規定的力學性能檢測要求。
結構及工作原理

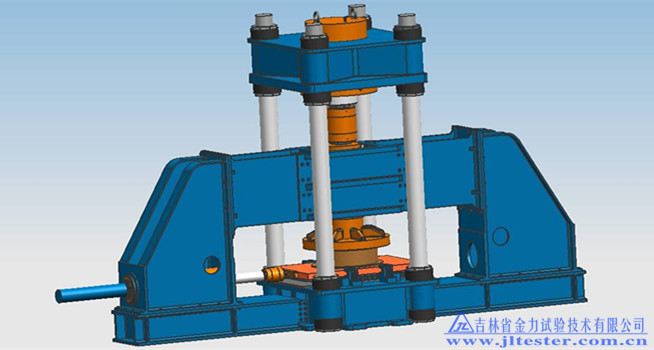

本機由12000kN四柱式壓力試驗機及導向支承架、1500kN水平剪力試驗裝置、多功能液壓伺服油源、微機伺服測量控制 系統四部分組成。
◇12000kN四立柱式壓力試驗機：
該機是垂直力（正壓力）的加載單元，可獨立或與1500kN水平剪力試驗裝置/轉角試驗裝置組合實現板式橡膠支座成品的的抗壓彈性模量、抗剪彈性模量、抗剪老化和極限抗壓強度等指標的自動化測量。安裝在壓板上的變形測量裝置可測量四點軸向變形的平均值?？梢苿?dòng)的變形測量裝置可測支座的徑向變形。該主機為四立柱框架結構，壓縮空間100－400mm,油缸置于主機上橫粱上。
導向支承架置于主機后方，配有支承滑板，主要作用是在進行隔震橡膠支座單剪試驗時對主機上壓板起到上下導向滑動、推拉力支承作用。
◇1500kN水平剪力試驗裝置：
該裝置是水平剪力的加載單元，與12000kN壓力試驗機組合后可進行抗剪彈性模量、抗剪老化等試驗。該系統采用動態伺服油缸及相應伺服油源、動態疲勞試驗測量控制系統，可實現多組分級疲勞試驗。
水平剪力試驗裝置主要由1500kN工作油缸組件，油缸支座、車體組件、拉杠橫梁，剪切拖板、單剪滑動板及1500kN力傳感器等組成。
工作油缸推動活塞前后運動產生的力作用在水平剪切拉板的橫梁上，而其作用在12000kN壓力試驗機上壓板向前后推拉的力由12000kN壓力試驗機后面的支承架承載。試驗過程中，水平剪切拉板位移與12000kN壓力試驗機活塞位移隨動控制。
|
