概述
TAW-1000、2000、3000kN微機控制巖石真三軸試驗主要用于不同規格的巖石的六面體的正壓力試驗。結合高精度力傳感器、位移傳感器及計算機數字測量控制等先進技術，采用寬調速范圍的電液比例伺服閥組，組成多通道全數字閉環控制系統，可實現多功能的協調加載試驗。自動完成用戶自行設置的各種組合波形試驗。

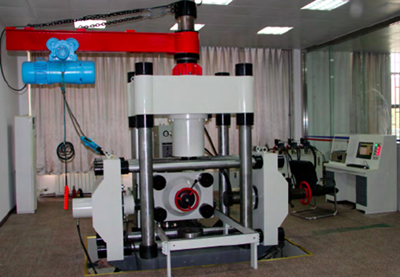

該機由加載架框架、浮動加載架、5套作動器，力傳感器、位移傳感器及壓頭部分組成。加載框架：采用門式整體鑄鋼框架結構，剛度大，軸向及水平向工作油缸置于框架的上、上下、左右對稱分布，另一方向兩個油缸固定在浮動加載架上，實現六面體加載試驗。移動加載框架配備移動小車，可方便地沿軌道推入拉出。
能夠自動精確地實現五個作動器單獨的等應力（恒試驗力）、等位移（恒位移）速率的控制?？蓜?dòng)態顯每個面的試驗力、變形等試驗全過程，可實時地采集、存儲、處理、顯示試驗數據及試驗曲線，打印試驗報告?？刂品秶鷮?、功能多、全部操作鍵盤化，各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便可靠。
技術指標
|
供油壓力 |
26Mpa |
|
最大試驗力 |
軸向1000、2000、3000kN |
|
|
側向600、 1000、2000 kN |
|
力測量范圍 |
1%-100%(連續測量?jì)韧獠环謾n） |
|
試驗力測量分辨率 |
1/200000 |
|
力示值誤差 |
±1% |
|
位移量程 |
120mm |
|
位移測量分辨率 |
1/200000 |
|
位移測量誤差 |
±0.5%FS |
|
變形量程 |
10mm |
|
變形測量分辨率 |
1/200000 |
|
試驗力、位移等速率控制范圍 |
0.1%-100%FS/min |
|
等速率、恒速率控制精度 |
±1設定值 |
控制系統功能
◇測量系統自動調零、自動標定，真正實現連續全量程測量?jì)韧獠环謾n。
◇具有負荷、變形兩種控制方式，控制方式及速率在試驗過程中可平滑切換。
◇可手動、自動、程序控制試驗，低周循環可進行正弦波、三角波、斜波以及用戶自行設置的組合波形試驗。
◇可繪制曲線：力—變形、變形—時間、力—時間及多種組合波形曲線
◇試驗類型：靜力試驗、低周反復壓力試驗。
◇同步試驗。三向同時加載、軸向或任意兩個方向加載。實現各方向不同應力、應變組合協調加載試驗，可實現定心試驗加載。
◇實現5通道同時協調控制，且荷載、位移可同時精確控制。
◇具有整機超限保護功能。具有試驗過程監控功能。
◇測控系統軟件采用VC++語言編程，可在Windows7 XP上運行。
◇巖石三軸試驗機測控系統軟件通過權威認證，獲得了國家版權局頒發的計算機軟件著作權證書。便于維修、維護、技術升級服務。
◇該系統軟件對測控系統硬件故障具有自診斷功能，自動檢測故障發生之處，更換形影功能卡即可。
◇可進行試驗力等速率控制并可進行試驗力保持。
◇可進行等變形、等速率控制并可進行變形保持。
|
