用 途

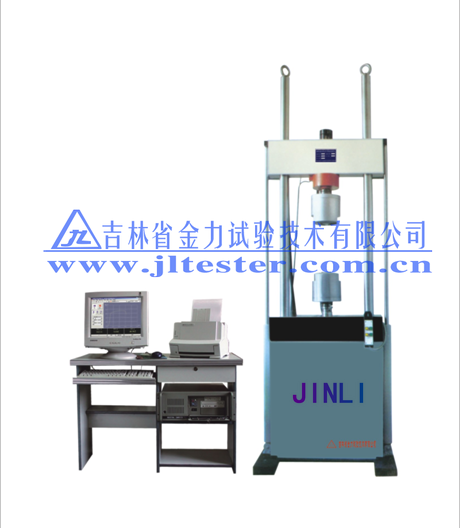

本機主機采用高剛度負荷框架、橫梁液壓升降、鎖緊。結合高精度負荷、位移傳感器及全數字式電液伺服閉環控制系統，可對各種金屬、非金屬及復合材料進行拉、壓、彎、剪、疲勞、裂紋擴展、斷裂等動態和靜態力學性能試驗，配高溫裝置特別適用于高溫應變控制試驗。是科研生產、仲裁檢驗所需的先進檢測設備。
主要功能特點
◆測量、控制系統采用計算機總線設計。
◆可進行試驗力、變形、位移等速率控制并保持。
◆采用數字式脈沖調寬技術，實現全數字式閉環伺服控制。
◆可進行三角波、正弦波、方波、梯形波等循環試驗及用戶設計的各種組合波形試驗，具有計數功能并可預置。
◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。
◆橫梁全行程液壓提升、下降，具有液壓鎖緊功能，易于定位，鎖緊可靠，操作方便。
◆采用液壓夾具、夾緊力大，裝卸試樣方便可靠。
◆采用VC＋＋語言編程，可在Windows98、2000、NT、XP操作系統下工作。
◆多種保護功能。如過載、過流、過限、液壓系統過壓等保護。
◆完整的數據庫軟件接口供用戶使用，軟件升級只須通過郵寄光盤或E-mail傳送即可。
◆可進行試驗室間微機聯網。
主要技術規格
|
規格型號
技術指標 |
PWS-10 |
PWS -20 |
PWS -50 |
PWS 100 |
PWS 200 |
PWS -500 |
|
最大試驗力（KN） |
靜態 |
±10 |
±20 |
±50 |
±100 |
±200 |
±500 |
|
動態 |
10 |
20 |
50 |
80 |
160 |
400 |
|
控制方式 |
力、位移、應變閉環伺服控制 |
|
試驗力測量誤差 |
示值的±1%或±0.5%FS |
|
變形測量誤差 |
±0.5%FS |
|
位移測量誤差 |
±1%FS |
|
試驗波形 |
三角波、方波、正弦波、梯形波、用戶自行設計的各種程序波形 |
|
函數發生器頻率范圍 |
0～100HZ |
|
油缸活塞行程 |
±50 |
|
框架形式 |
雙柱 |
|
夾頭距離 |
50～600 |
|
立柱間距 |
450 |
550 |
650 |
820 |
|
整機功耗約 |
15 |
30 |
40 |
50 |
55 |
110 |
|
