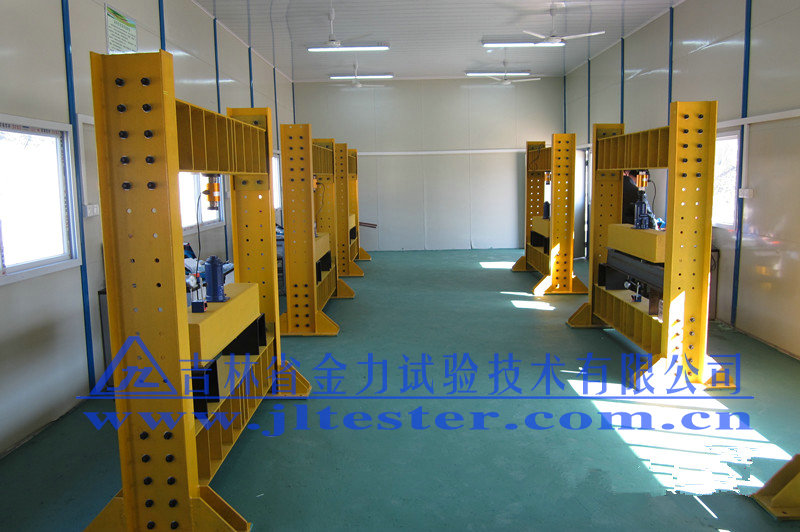

DGS-結構教學試驗加載系統
可實現軸向，側向動靜態協調加載試驗。進行軸向壓縮，彎曲，側向節點試驗。動靜態測量控制系統，全部實現連續測量全量程部分檔。連續全程控制。
功能及特點
1、動測量、控制、數據采集、處理、繪制曲線及打印曲線報告。可繪制的曲線有：、力—位移曲線、力—時間曲線、位移—時間曲線
2、測量系統具有自動調零、自動標定、連續全程測量不分檔。
3、可進行試驗力、位移等速率控制并保持。具有超載10%自動保護功能。
4、無級全程調速,各種控制速率及控制方式可在試驗過程中任意平滑切換。
5、曲線數據存儲、曲線放大、疊加，在試驗過程中可切換顯示多種真實的實時試驗曲線。
6、可自行設置控制參數, 實現程序自動運行，可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形試驗。
7、可進行單根或組試樣試驗，可進行試驗室間微機聯網。
8、可通過聯機幫助查看或打印軟件說明、操作規程、注意事項等內容。
主要特點
1、一臺計算機控制完成全部試驗過程，操作均由鍵盤及鼠標來完成，并保留手動加荷。
2、測量、控制系統采用，計算機插卡式設計(即計算機總線設計)。
3、試驗力、變形測量分辨率可達1/200000。位移測量分辨率可達0.1μm。
4、試驗軟件采用VC++語言編程，可在Windows98、2000、XP、NT操作系統下工作。
5、先進的數字式電液比例閥伺服閥作控制元件，抗污染能力強，可實現長期無故障運行。
6、采用數字式脈沖調寬技術，實現了全數字式真實的閉環伺服控制。
7、具有完整的數據庫軟件接口供用戶使用，軟件升級只須通過郵寄光盤或E-mail傳送即可。
8、完善的軟件自檢硬件功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可，維護簡單方便。
9、測量準確、功能齊全、可靠性高、操作簡單、使用方便。 |
